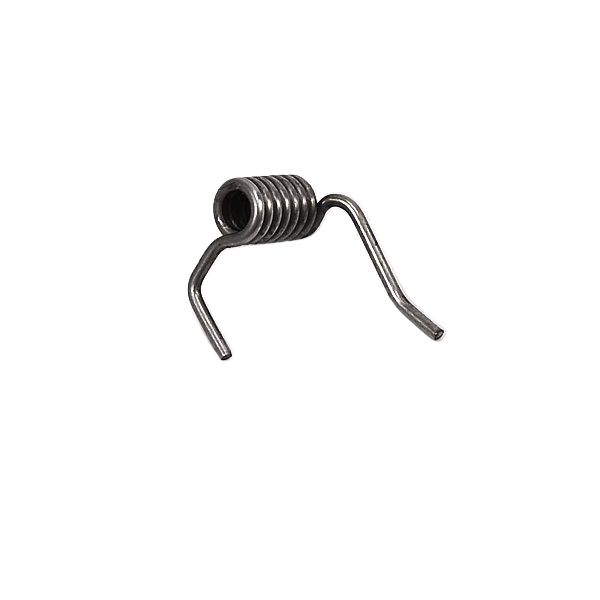

扭簧作为一种常见的弹簧类型，广泛应用于各种机械设备中。了解扭簧负载的计算方法及其相关参数，对于确保弹簧在实际应用中的性能和寿命至关重要。本文将详细介绍扭簧负载的计算方法，并列出在计算过程中需要注意的关键参数。

扭簧负载的计算方法

扭簧的负载能力是通过计算其公称直径、线径、圈数、材料弹性模量等参数来确定的。以下是一个常用的计算公式：

F = (Gd⁴n)/(64D³)

其中：

• F 为计算出的扭簧负载；

• G 为扭簧材料的弹性模量；

• d 为扭簧钢丝的直径（线径）；

• n 为扭簧的圈数；

• D 为扭簧制造的公称直径。

需要注意的是，此公式适用于圆柱形扭簧的计算。对于特殊形状的扭簧，如矩形或椭圆形，则需要进行特殊计算。

需注意的关键参数

1. 公称直径（D）：

• 公称直径指扭簧在均匀状态下的平均直径。它是影响扭簧负载能力的重要因素之一。

2. 线径（d）：

• 线径即扭簧钢丝的直径。线径越大，扭簧的负载能力通常也越大。

3. 圈数（n）：

• 圈数指扭簧中的弯曲圈数。圈数越多，扭簧的负载能力通常也越大，但也会增加弹簧的刚度和长度。

4. 材料弹性模量（G）：

• 材料弹性模量是材料在弹性变形范围内应力与应变之比。不同材料的弹性模量不同，因此选择合适的材料对扭簧的负载能力有重要影响。

5. 初始角度和使用角度：

• 初始角度是扭簧在安装前的角度，使用角度是扭簧在工作过程中的角度变化。这两个参数对于确定扭簧的变形量和负载能力至关重要。

6. 力臂：

• 力臂是扭簧受力点到弹簧中心的距离。力臂越长，扭簧产生的扭矩越大，负载能力也相应增加。

7. 安装和摩擦因素：

• 在实际安装过程中，需要确保弹簧的力度足够且有一定的余量，以应对摩擦力等因素的影响。理论计算出来的扭簧负载值通常需要比实际值大20%以上。

8. 弹簧的旋转方向：

• 扭簧的旋转方向（左旋或右旋）也会影响其负载能力。这通常与线材加工工艺和弹簧生产时的加工工艺有关。

结论

扭簧负载的计算涉及多个参数，包括公称直径、线径、圈数、材料弹性模量、初始角度、使用角度、力臂等。正确理解和应用这些参数，对于确保扭簧在实际应用中的性能和寿命至关重要。在计算过程中，还需要考虑安装和摩擦因素的影响，以及弹簧的旋转方向对负载能力的影响。通过综合考虑这些因素，可以设计出符合要求的扭簧，确保其在实际应用中发挥最佳性能。
